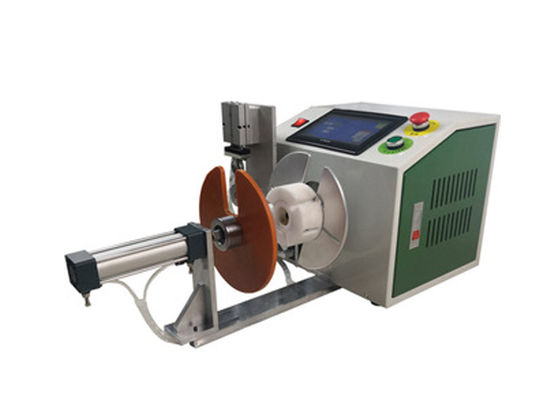

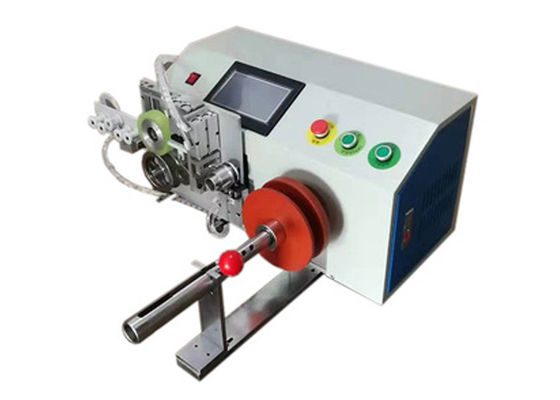

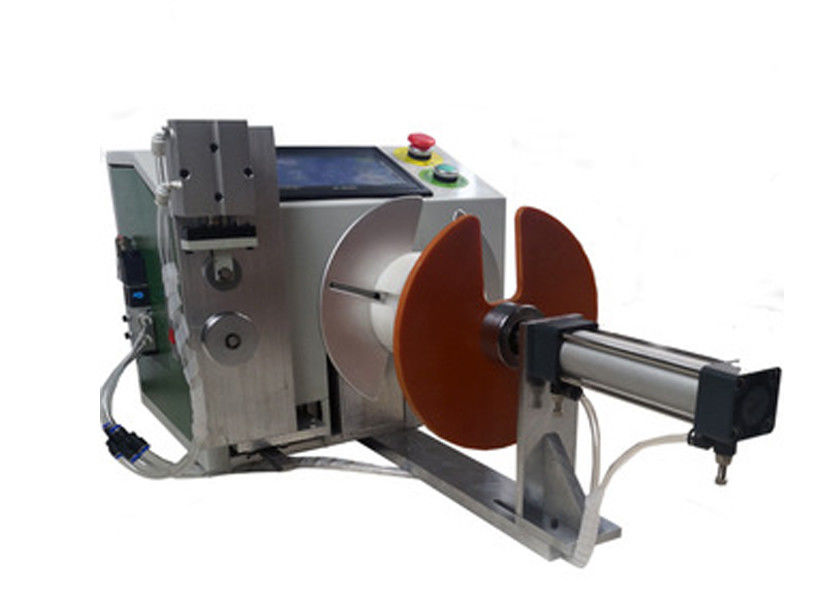

Equipamento de enrolamento automático espaçando personalizado da máquina de enrolamento de 50 - de 200mm

O equipamento automático da máquina de enrolamento da máquina de enrolamento da máquina de enrolamento pode ser personalizado

Tecnologia do fundo da máquina semiautomática do enrolamento e de emperramento:

A indústria do fio é altamente trabalho-intensiva e trabalho-intensiva; Os fios da C.A. e da C.C. precisam geralmente de ser sem fôlego à mão e amarrado com laços, que é extremamente incapaz e pega uma grande quantidade de recursos humanos.

A finalidade do modelo de serviço público é fornecer uma máquina semiautomática simples e eficiente do enrolamento e de emperramento do fio, que possa automaticamente enrolar fios em pacotes e automaticamente torcer a faixa obrigatória. O modelo de serviço público é composto de um componente do quadro, de um componente de enrolamento, de um componente de aperto, de um componente de alimentação, de um componente de deslocamento do fio, de um componente de torção e de um painel da relação homem-máquina. No componente do quadro, há alguns componentes elétricos e linhas de controle para o controle elétrico. No componente do quadro, está enrolando componentes, um componente de aperto, um componente de alimentação, um componente de deslocamento do fio, um componente de torção e um painel da relação homem-máquina a coluna e o sulco de enrolamento do aperto é instalado na plataforma giratória; o conjunto de aperto é fornecido com um rolo de tensão de aperto fixado no slider de aperto e instalado na tabela de deslizamento de aperto; o conjunto de alimentação é fornecido com uma roda de alimentação da correia e uma faca de corte da correia, que sejam instaladas na tabela de deslizamento de alimentação; a correia que aperta a garra do ar é arranjada na frente da tabela de deslizamento de alimentação, e o rolo da correia é arranjado atrás da tabela de deslizamento de alimentação; o conjunto de deslocamento do fio é fornecido com um conjunto de enrolamento e um grupo de alimentação lá é dois pares de garras mecânicas do ar fixadas na tabela de deslizamento da z-linha central e instaladas na tabela de deslizamento combinada da x-linha central e da y-linha central; o conjunto torcido do fio é equipado com as garras torcidas do ar do fio com linha central de rotação, fixado na tabela de deslizamento da z-linha central e instalado na tabela de deslizamento da tradução. O conjunto de frame do equipamento é equipado com o conjunto do enrolamento, apertando o conjunto do conjunto, da alimentação, conjunto de deslocamento, torcendo o painel do conjunto e da relação homem-máquina, que é simples na estrutura, conveniente no uso, na operação de enrolamento alternativa e na eficiência elevada; no aspecto do controle, o controlador programável da lógica do PLC é adotado para o controle, que tem a relação simples da operação, a programação geral e a manutenção simples. Precisa somente de ser ajustado de acordo com programas diferentes, a saber pode enrolar e amarrar fios diferentes.

Características da função da máquina semiautomática do enrolamento e de emperramento

Esta máquina é apropriada para o cabo do cabo da alimentação CA, da alimentação de DC, de dados de USB cabo, o cabo video, cabo a alta definição de HDM e outras linhas de transmissão. Pode ser torcida em pacotes com núcleo de ferro revestido. Pode igualmente ser usada em outras indústrias, tais como o gancho de roupa, etc.

Os empregados somente precisam de fixar a extremidade da linha, usam o interruptor de pé para enrolar a linha, e para removê-la então e para pô-la à boca obrigatória para amarrar automaticamente a fita. O processo inteiro toma somente 4-5 segundos. A máquina pode ajustar o comprimento do fio e o número de bobinas, e conta a saída. Esta máquina adota o controle de programa do PLC, exposição do texto para o parâmetro que ajusta-se, fácil de operar. Pode reduzir a força de fadiga dos empregados, para melhorar a eficiência do trabalho, e salvar o laço.

Parâmetros técnicos da máquina semiautomática do enrolamento e de emperramento

Modelo: máquina semiautomática do enrolamento e de emperramento de kar-120p

Comprimento do laço: 80-140mm

Diâmetro da correia: 10-30mm

Prendendo com correias a velocidade: 1 segundo

Afastamento de enrolamento: 50-200 milímetros

Velocidade de enrolamento: 1-10 ajustável

Fonte de alimentação: ac220v50/60Hz

Tamanho da máquina: 700 × 400mm do × 550

Peso: 45kg
